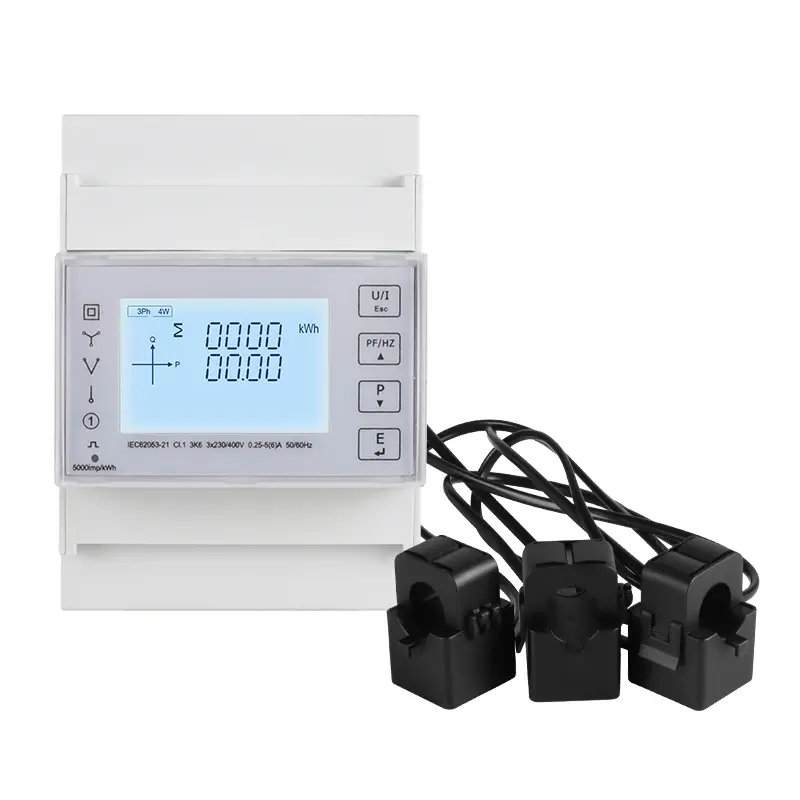

3p 4W Mesure de haute précision

Xinkong Electrical est un fabricant et fournisseur de compteurs intelligents de mesurières DIN Energy de Din Energy professionnel 3P 4W en Chine. Nous sommes spécialisés dans la mesure depuis de nombreuses années. Nos produits ont un bon avantage des prix et couvrent la plupart des marchés du sud-est et de l'Asie moyen. Nous sommes impatients de devenir votre partenaire à long terme en Chine.

envoyer une demande

Description du produit

3P 4W Mesure de haute précision Din Rail Energy Memètre Smart Myter est Din Rail Installation Mutil-Function Energy Metter. Paramètres, facteur de puissance, etc .; Entre-temps Ils peuvent également fournir La mesure de plusieurs paramètres d'énergie électrique, tels que l'énergie active bidirectionnelle, l'énergie réactive, les statistiques mensuelles et quotidiennes de consommation d'électricité. stabilité et caractéristiques de la vie longue. Cette série de produits avec une interface de communication RS485, maximum de taux de bauds Prise en charge des protocoles de communication MODBUS RTU de support 38400bps. Il peut facilement réaliser la fonction des données distantes en lecture et adopter la conception de l'écran LCD à grand écran et de la clé tactile, qui peut facilement effectuer la vue locale et définir le fonctionnement des paramètres de varité. Le produit a la fonction de la protection des mots de passe, qui garantit la sécurité des données du produit.

3P 4W Mesure de haute précision Le compteur intelligent d'énergie ferroviaire DIN est conçu pour la surveillance de l'énergie électrique de l'onduleur photovoltaïque, l'analyse statistique de la consommation d'électricité énergétique, les besoins de surveillance de l'énergie des services publics du système d'électricité et des bâtiments intelligents. Sa fonction de communication complète est très adaptée à divers systèmes de contrôle, aux systèmes SCADA et Systèmes de gestion de l'énergie.

Caractéristiques

Accès maximal de 100 AADIRECT

Montage des rails DIN, Largeur du module standard 4.

Mesure des paramètres multifonction, fournissant une tension, un courant, une puissance active, une puissance réactive, une puissance apparente, une puissance facteur, angle de phase, etc.

Fournir une variété de données statistiques et de fonctions de stockage locales, telles que la puissance bidirectionnelle, la demande et d'autres données statistiques. Fournir des statistiques mensuelles de consommation d'électricité pour les 12 derniers mois et statistiques quotidiennes de consommation d'électricité pour les 31 derniers jours

Prise en charge de la fonction de communication RS485, taux de bauds allant jusqu'à 38400 pb, prennent en charge le protocole Modbus RTU.

Prend en charge une interface de sortie d'impulsion optocoupler et les paramètres de sortie peuvent être définis.

Le temps de rafraîchissement de l'écran LCD est de 1 seconde, Manuel de support ou automatique affichage de défilement (configurable)

Paramètres

1 et 1 L'unité peut mesurer et afficher
RMS instantanée Valeurs
Actuel	Par phase, neutre
Tension	L-L, L-N
Fréquence	45 à 65Hz
Puissance active	Total et par phase
Facteur de puissance	Total et par phase
Énergie Valeurs (inclure: import, exportation, import + export)

Énergie active	0 à 99999999999 kWh
Multi-Tariff Active Energy (T1 - T4)	0 à 99999999999 kWh
2 L'unité peut mesurer et la communication lu
Énergie Valeurs
Énergie apparente (total)	0 à 999999999999 levure
Réactif multi-tarif énergie (T1 - T4)	0 à 99999999.999 Kvarh, inclure: Importer, exporter, importation + exportation
Consommation d'électricité mensuelle pour les 12 derniers mois	Énergie active totale Plage: 0 à 9999999.999 kWh
Consommation d'énergie quotidienne pour les 31 derniers jours	Énergie active totale Plage: 0 à 9999999.999 kWh
3 et 3 L'unité peut régler
Classe de communication	Adresse modbus, taux de bauds, bit de parité, bit d'arrêt
Classe de configuration du système	Mot de passe utilisateur (HMI), type de système d'alimentation
Classe de sortie d'impulsion	Type de sortie d'impulsion, largeur de sortie d'impulsion, taux de sortie d'impulsion
Cours de temps	Temps d'affichage de défilement automatique, rétro-éclairé heure, heure du système (RTC), tarif temps

Spécification

Électrique Caractéristiques
Type de mesure		RMS, y compris les harmoniques sur le système AC, Support 1P2W, 3P3W, 3P4W
Précision de mesure	Tension, courant	Classe 0,5, selon la CEI 61557-12
	Puissance active	Classe 1 / 0,5, selon la CEI 61557-12
	Puissance réactive	Classe 2, selon la CEI 61557-12
	Puissance apparente	Classe 1, selon IEC 61557-12
	Énergie active	Classe 1 / 0,5s, selon la CEI 62053-22, CEI 61557-12
	Énergie réactive	Classe 2, selon la CEI 62053-23, CEI 61557-12
	Facteur de puissance	Classe 1, selon IEC 61557-12
	Fréquence	Classe 0.2, selon la CEI 61557-12
	Distorsion harmonique	Classe 2, selon la CEI 61557-12
Taux de mise à jour des données		1 seconde. 100 ms en option
Entrée-tension	Rate voltage (Un)	230 Vac (L-N) / 400 Vac (L-L)
	Connexion directe	Plage mesurée: 85 à 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Gamme de fréquences	45 à 65 Hz
	Capacité de surcharge	2 * Un pendant 1 seconde
Courant d'entrée	Gamme mesurée	0,005 à 100 A, le courant de base (IB) est 10A
Courant d'entrée	Capacité de surcharge	30 * IMAX pendant 0,01 seconde
Sortie d'impulsion	Type d'interface	Optocoupleur à collectionneur ouvert
	Constante de pouls	400 / 100/10/1 IMP / KWH (Kvarh) (configurable)
	Largeur d'impulsion	60/100/200 millisecondes (configurable), la valeur par défaut est de 100 millions de secondes
	Type de sortie d'impulsion	Importer / exporter / énergie active totale, Import / export / énergie réactive totale (Configurable)
	Classe	Classe A, selon IEC 62053-31
	Tension d'entrée	5 ~ 27 VDC
Éclairage d'indicateur d'impulsion sur le panneau		La constante d'impulsion est de 400Imp / kWh
Précision d'horloge en temps réel		0,5 s / j

Mécanique Caractéristiques
Degré de protection IP (CEI 60529)	Conçu à l'affichage avant IP51, corps IP30 mètre
Dimensions (w x h x d)	99 x 71 x 65 mm
Position de montage	DIN RAIL MOUTILLAGE
Matériel du boîtier du compteur	UL 94 V-0
Environnement Caractéristiques
Température de fonctionnement	-25 à + 55 ℃
Température de stockage	-40 à + 80 ℃
Humidité	<90%, non condensateur
Degré de pollution	2
Altitude	Jusqu'à 2000m
Vibration	10 Hz à 150 Hz, CEI 60068-2-6
Électromagnétique Caractéristiques
Décharge électrostatique	Niveau 4, selon la CEI 61000-4-2 (1)
Immunité aux champs rayonnés	Niveau 3, selon CEI 61000-4-3 (1)
Immunité aux transitoires rapides électriques	Niveau 4, selon la CEI 61000-4-4 (1)
Immunité aux surtensions	Niveau 4, selon CEI 61000-4-5 (1)
Immunité aux perturbations menées	Niveau 3, selon CEI 61000-4-6 (1)
Immunité aux champs magnétiques	IEC 61000-4-8 (1)
Immunité aux baisses de tension	IEC 61000-4-11 (1)
Émissions rayonnées	Classe B, selon EN55011
Réalisé des émissions	Classe B, selon EN55011
Harmonique	IEC 61000-3-2 (1)
(1): Le test expérimental est effectué en fonction des exigences de qualité des produits de qualité industrielle dans IEC61326-1
Sécurité
Catégorie de mesure	Cat III, selon la CEI 61010-1
Catégorie de surtension	Cat III, selon la CEI 61010-1
Isolation	Test de tension AC: 4 kV pendant 1 minute
Isolation	Test de tension d'impulsion: 6kV - 1,2 / 50 µs Forme d'onde
Classe de protection	II, selon IEC61010-1
Communications
Interfaces standard et protocoles	2 fils RS485, Modbus RTU
Taux de buad	1200 à 38400 bps, la valeur par défaut est de 9600 bps
Parité	Aucun, même, étrange, par défaut n'est aucun
Billet d'arrêt	1 ou 2, la valeur par défaut est 1
Temps de réponse	<100 ms
Mode de transmission	mi-duplex
Distance de transmission	Jusqu'à 1000m
Max. Chargement d'autobus	64 PCS

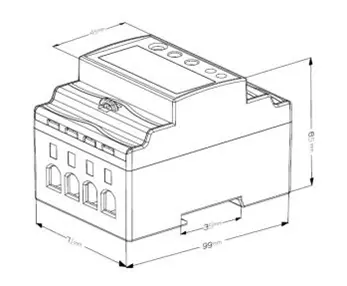

Dimensions de l'installation
