EV Charger Pièces Unité de surveillance du courant résiduel
  • EV Charger Pièces Unité de surveillance du courant résiduelEV Charger Pièces Unité de surveillance du courant résiduel
  • EV Charger Pièces Unité de surveillance du courant résiduelEV Charger Pièces Unité de surveillance du courant résiduel
  • EV Charger Pièces Unité de surveillance du courant résiduelEV Charger Pièces Unité de surveillance du courant résiduel

EV Charger Pièces Unité de surveillance du courant résiduel

Xinkong est un fabricant et fournisseur d'unité de surveillance de courant résiduel de chargeur EV professionnel avec de nombreuses années d'expérience. EV Charger Parties L'unité de surveillance du courant résiduel peut répondre à de nombreuses applications, si vous êtes intéressé par nos services de qualité, vous pouvez nous consulter maintenant, et nous vous répondrons rapidement. Une fonction de sécurité importante de ces appareils est le moniteur du courant de fuite de l'ensemble du système à partir de modules de puissance contre la Terre. Un système défectueux peut devenir dangereux pour les gens ou provoquer des incendies. Avant qu'il n'arrive jusqu'à présent, les modules d'alimentation doivent être déconnectés du réseau. Le courant de fuite contient des composants CC et AC. Par conséquent, une unité de surveillance sensible à la CA / DC est nécessaire.

Modèle:XKCA-01-MD

envoyer une demande

Description du produit

Xinkong est un fabricant et fournisseur d'unité de surveillance de courant résiduel de chargeur EV, bien connu pour un service de qualité. Wenzhou Xinkong Import & Export Co., Ltd. est une entreprise innovante intégrant la recherche scientifique, la production et les ventes. Le réseau commercial de la société couvre de nombreux pays et régions tels que l'Europe et l'Asie du Sud-Est, et la qualité et le service de ses produits sont bien accueillis par les clients. Vous pouvez être assuré d'acheter de nous les pièces de surveillance de courant résiduelles du chargeur EV.

Le module de détection de courant résiduel de la série XKCA est largement applicable, en particulier dans les bornes de recharge publics pour les véhicules électriques, les motos électriques, les vélos électriques, les frais de charge et la gestion de la sécurité électrique. Il offre une utilisation simple et une installation facile.


Caractéristiques

■ Alimentation unique +5 V
■ Double sortie numérique à drain ouvert, 20mAac / 6madc Trip Indication
■ Conducteurs primaires en trois phases sur le module (Typ. 32A, Max. 40A)
■ Sortie PWM pour l'indication de valeur de courant résiduelle CC (0 ~ 30mA)
■ Sortie d'erreur pour l'indication des défauts du système
■ Monté sur la carte PCB
■ Fonction d'auto-test


Applications

■ Détection de défaut de terre

■ Station de charge de véhicule électrique

■ Détection du courant de fuite du convertisseur


Standard

■ Applicable pour les exigences de courant résiduelles IEC 62752

■ Applicable pour les exigences de courant résiduelles CEI 62955 pour RDC-PD

■ Applicable pour les exigences de courant résiduelles UL2231

■ Composants conçus Rohs / Reach en plein remplissage

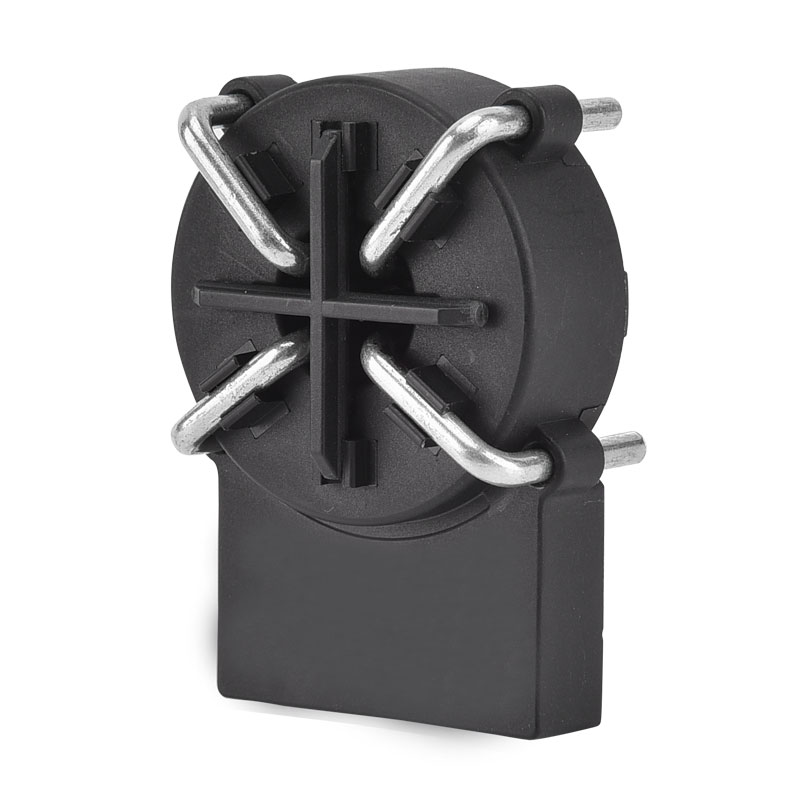

Apperance du produit


Schéma d'application typique:

Définition de la broche:

Broche Nom de broche Fonction
1 Erreur ■ Pin de sortie de collecteur ouvert pour indiquer la condition de défaut du système
■ Quand aucun défaut du système, cette broche sera réalisée sur GND
■ Lorsque le défaut du système s'est produit, cette broche sera élevée
2 Test ■ Lorsque cette broche a été réalisée sur 0VDC, le module calculera la création de points zéro et stockera la valeur à s'inscrire dans le MCU pour terminer l'opération d'étalonnage.
■ Une fois l'étalonnage terminé, le système générera en interne le courant résiduel simulé, pour vérifier si le module peut effectuer la bonne réponse. Au cours de cette procédure, x20-out et x6-out se transformeront en haute impédance si le module fonctionne correctement.
Attention:
■ Lorsque vous utilisez la fonction de test, le circuit principal doit être coupé pour assurer aucun flux de courant résiduel
■ Lorsque vous utilisez cette fonction PIN, veuillez suivre le schéma de temps
3 X6-out ■ Si le courant résiduel dépasse la valeur trippling prédéfinie (pour ce module généralement 4,5 MADC), cette sortie est dans un état à forte impédance
■ Lorsque le courant résiduel total R.M.S dépasse la valeur trippling prédéfinie, cette sortie est dans un état à forte impédance
■ Lorsque la faute du système se produit, cette sortie est dans un état à forte impédance
■ Pour d'autres conditions normales, cette sortie est à faible niveau (GND)
4 X20-out ■ Si le courant résiduel dépasse la valeur de déclenchement prédéfinie de tous les courants (pour Pure-AC généralement 17,8 MAAC), cette sortie est dans un état à forte impédance
■ Lorsque la faute du système se produit, cette sortie est dans un état à forte impédance
■ Pour d'autres conditions normales, cette sortie est à faible niveau (GND)
5 GND ■ terre
6 VDD ■ Alimentation du module, tension standard 5VDC
■ Entrée de tension doit être à 4,85 ~ 5,15VDC, capacité de sortie de sortie> 100mA
■ Ripple d'alimentation ≤ 150 mV
(Il est suggéré d'utiliser le circuit LDO, pour référence IC LP2985A-50DB)
7 PWM ■ Indication du composant courant résiduel en courant continu avec cycle de service avec 8 kHz PWM
■ Résolution de sortie = 3,33% / MADC de 0 ~ 30madc
■ Précision d'environ ± 0,5 mA
8 CAROLINE DU NORD. ■ Non utilisé


Caractéristiques électriques / de fiabilité:

Carboniser Min Taper Max Unité
1 Courant RMS nominal principal (1Phase / 3phases) 32 40 A
2 Tension d'alimentation 4.85 5 5.15 V
3 Température de fonctionnement ambiant -40 +105
4 Température de stockage ambiant -20 +65
5 Consommation d'énergie statique 110 MW
6 Déclaration électrique; primaire primaire 6.5 MM
7 Dégagement électrique; primaire-secondaire 10 MM
8 Distance de chair de poule; primaire primaire 8 MM
9 Distance de chair de poule; primaire-secondaire 10 MM
10 Entrée de tension, bas niveau 0 0.6 V
11 Entrée de tension, haut niveau 4.2 5 V
12 Vie de conception théorique 20 Année
13 Altitude de fonctionnement 4000 m


Current de voyage (caractéristiques liées au courant résiduel):

Wav Freq Min Taper Max Unité
1 CA 50Hz 15 17.8 20 mame
2 A0 50Hz 11 17 26 mame
3 A90 50Hz 10 18.5 27 mame
4 A135 50Hz 10 22.9 28 mame
5 2pdc - 3.5 5.0 7 mame
6 3pdc - 3.1 4.5 6.2 mame
7 S-dc - 3.0 4.5 6.0 mame


Temps de voyage (caractéristiques liées au courant résiduel):

Wav Freq Actuel Taper Max Unité
1 CA 50Hz 30m 50 1000 MS
2 CA 50Hz 60m 16 100 MS
3 CA 50Hz 150m 15 60 MS
4 CA 50Hz 5A ~ 100A 8.5 60 MS
5 A0 - 42MA 25 100 MS
6 A0 - 84m 18 60 MS
7 A0 - 210m 10 60 MS
8 A0 + DC - 42mA + 6madc 18 60 MS
9 A0 + DC - 84mA + 6madc 15 60 MS
10 A0 + DC - 210mA + 6madc 15 60 MS
11 S-dc - 6MA 48 1000 MS
12 S-dc - 60m 16 100 MS
13 S-dc - 300mA 8.5 60 MS
14 2pdc / 3pdc - 60m 20 100 MS
15 2pdc / 3pdc - 120mA 15 60 MS
16 2pdc / 3pdc - 300mA 12 60 MS
17 2pdc / 3pdc - 5A ~ 100A 12 60 MS


Dimension du produit (mm):

Diagramme de synchronisation :

■ T0 comme temps d'attente pour la stablisation du système, T0≈ 270 ms

■ T1 Comme temps d'attente, il est suggéré T1 ≥ 100 ms

■ T2 Comme temps d'étalonnage et d'auto-test, il est suggéré 50 ms ≤ T2 ≤ 100 ms

■ T3 En tant que temps d'attente pour le DC d'auto-test, T3≈ 200 ms, il est suggéré de lire X6-Out après 300 ms

■ T4 En tant que temps d'attente pour l'auto-test AC, T4≈ 690 ms, il est suggéré de lire X30-Out après 300 ms

■ T5 en tant que durée de durée d'auto-test AC, t5 ≈ 1580 ms

■ T6 comme le temps de durée de l'indication de l'auto-test DC, t6 ≈ 1090ms


Circuit d'auto-test:

■ 2 Widing sur le ZCT pour générer un courant résiduel DC simumé

■ En utilisant VDD pour générer une valeur typique = 6,53 Courant résiduel simulé MADC

■ Ce courant est la condition de déclenchement la plus restreinte pour tester si le système fonctionne correctement


Seuil de retournement du signal numérique:

■ Pour éviter l'oscillation du signal, le retournement de la sortie du signal de déclenchement a été défini avec un seuil de déclenchement et un seuil de récupération

■ Lors du déclenchement du seuil  atteint , le flip X-Out associé , et lorsque le courant diminue au seuil de récupération  , le flip x-out associé à nouveau, à l'état de bas niveau

■ est défini comme une valeur de déclenchement 100% typique, et  est défini comme une valeur de déclenchement typique à 55%
