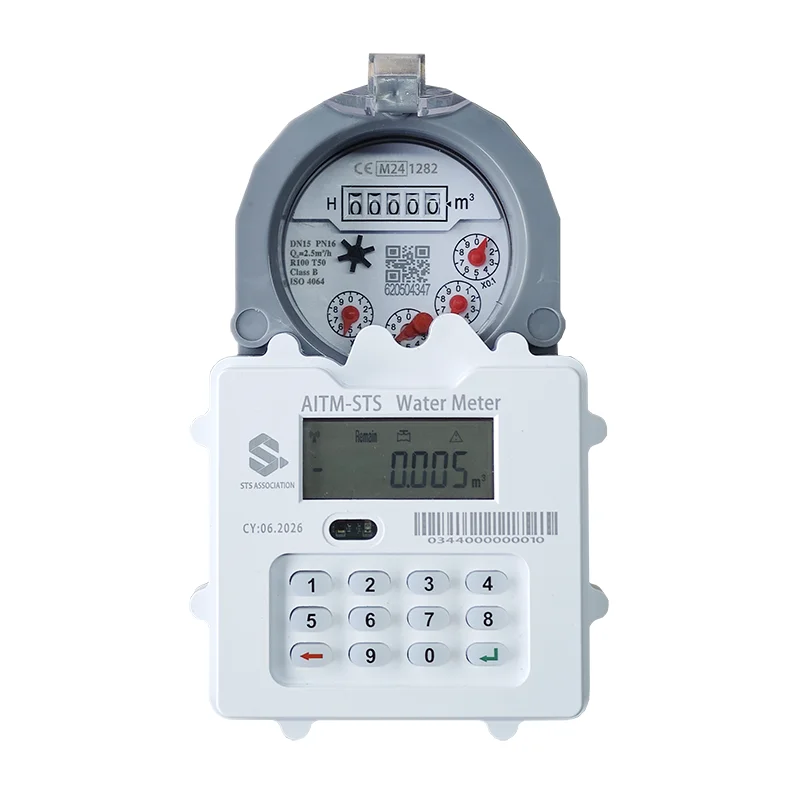

Compteur d'eau à clavier prépayé par jeton STS

Les compteurs d'eau à clavier prépayés STS Token de l'usine Xinkong sont conçus en stricte conformité avec les normes internationales CEI 62055-41 et CEI 62055-51. Ils possèdent des fonctionnalités de sécurité, notamment la détection de l'expiration des clés, la vérification du type de clé, la protection contre la relecture, la protection contre les débordements de recharge et la protection contre les opérations non autorisées. Prenant en charge les systèmes de gestion de clés à plusieurs niveaux tels que DITK/DUTK/DDTK, ils répondent aux exigences de sécurité et de contrôle des clés des systèmes de comptage d'eau prépayés.

Les modules de compteurs d'eau STS utilisent des jetons cryptés (codes de recharge à 20 chiffres) comme support de recharge, éliminant ainsi le besoin de cartes IC et permettant « payer d'abord, utiliser plus tard » — un changement par rapport aux méthodes traditionnelles d'utilisation de l'eau et une solution au problème des factures d'eau en souffrance. Leurs fonctions principales comprennent le comptage d'eau, la recharge prépayée, l'alarme de balance, les interférences antimagnétiques et le stockage de données. Ils offrent un comptage précis, une consommation d'énergie ultra-faible et une utilisation simple, répondant aux besoins des différents clients en matière d'utilisation et de gestion.

Paramètre technique

Tension de fonctionnement : DC 3,6 V (batterie lithium-ion jetable)

Courant statique : ≤30uA

Courant de réception : <=12 mA

Courant de transmission : <= 120 mA

Puissance de transmission : 12 dBm

Fréquence de fonctionnement : 433 MHz

Distance de communication : 1 km dans les zones ouvertes

Type de capteur : interrupteur Reed, capteur magnétorésistif, etc.

Courant d'entraînement : 200 mA

Température de fonctionnement : -20 ℃ ~ 55 ℃

Définition de l'interface

Caractéristiques fonctionnelles

1 mesure précise

Équipé d'un port de détection de signal d'impulsion, ce compteur d'eau à clavier prépayé STS Token calcule le débit actuel et enregistre et stocke diverses données relatives à l'utilisateur, telles que le débit cumulé, le débit quotidien et le débit du mois dernier.

Il utilise une technologie anti-gigue lors de la détection du signal d'impulsion pour éviter efficacement les erreurs de mesure causées par des interférences externes, améliorant ainsi la précision des mesures. Le module de compteur d'eau permet également de détecter les anomalies du signal d'impulsion, de détecter les défauts du signal d'impulsion et les fortes interférences magnétiques, ainsi que d'enregistrer et de stocker ces états anormaux.

Il prend en charge divers capteurs et signaux d'échantillonnage, notamment des commutateurs Reed, des capteurs magnétorésistifs/à effet Hall et des capteurs non magnétiques.

2 Détection de tension

Il vérifie régulièrement la tension de la batterie, enregistre l'état de basse tension et émet une alarme lorsque la batterie est faible, et dispose également d'une fonction de surveillance des pannes de courant pour enregistrer les données de mesure en temps opportun et éviter toute perte accidentelle.

3  en temps réel

Il intègre une fonction d'horloge en temps réel, garantissant une grande précision de synchronisation.

4 restaurations de données

Les enregistrements historiques stockent 18 mois de données de fin de mois et de données quotidiennes à virgule fixe pour le mois dernier.

Commande à 5 vannes

Il comprend des fonctions d'actionnement de vanne, de détection de délai d'attente et de gestion des anomalies.

Il peut exécuter automatiquement des actions de commutation de vanne en fonction du cycle de commutation de vanne défini, empêchant ainsi le grippage des vannes en raison d'une inactivité prolongée, réduisant ainsi les coûts de maintenance des compteurs d'eau et prolongeant la durée de vie.

6 Interférence antimagnétique

Lorsqu'une interférence magnétique se produit, le module identifiera et enregistrera automatiquement l'état anormal, et pourra simultanément relier la vanne pour la fermer ou rester inactive.

7 prépayés

Le compteur calcule le volume d'eau restant en temps réel en fonction du volume d'eau rechargé accumulé et du débit accumulé. Lorsque le volume d'eau restant est inférieur à 0, la vanne se ferme automatiquement. Après une recharge réussie, la valve s'ouvrira automatiquement. Lorsque la vanne est en état de fermeture des arriérés, la fonction de découvert peut être activée en appuyant sur le bouton du compteur.

8Communication LoRa

La communication peut être établie sans fil avec le CIU ou un collecteur de données. Avec le CIU, les utilisateurs peuvent opérer et interagir à distance avec les données sans contact étroit avec le compteur. Le collecteur de données collecte des données telles que l'état de l'appareil et le débit, qui sont ensuite téléchargées sur la plate-forme du système, permettant une collecte de données centralisée à distance à partir des compteurs d'eau.

9 fonctions de recharge

L'eau peut être rechargée pour les appareils de mesure en saisissant un jeton de recharge crypté STS à 20 chiffres. La recharge sans carte est prise en charge, évitant ainsi le risque d'usure et de perte de la carte.

10 Fonction de requête

En saisissant un code de requête à 4 chiffres, les utilisateurs peuvent vérifier des paramètres tels que le volume d'eau restant, l'utilisation cumulée, la quantité de recharge actuelle et l'état de la vanne du doseur, qui sont affichés de manière claire et intuitive.

11 Fonction découvert

Lorsque le doseur manque d'eau restante et que la vanne est fermée, l'utilisateur peut activer le mode découvert en saisissant un code court spécifique pour continuer temporairement à utiliser l'eau. Une fois que le montant du découvert atteint la valeur définie, la vanne se referme et le découvert n'est plus autorisé une seconde fois.

12 Mise à jour OTA

Pas besoin de remplacer ou de démonter le compteur d'eau à clavier prépayé STS Token ; tous les programmes de modules prennent en charge les mises à niveau OTA, répondant en permanence aux nouvelles exigences des compteurs d'eau et éliminant les préoccupations des utilisateurs.
